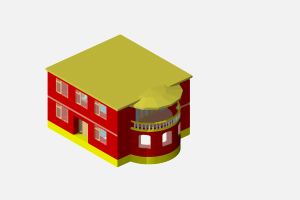

На этом этапе мы рассмотрим построение крыши для нашего коттеджа. Для этого через КОНСТРУИРОВАНИЕ-УСТАНОВКА ЭТАЖЕЙ выходим на второй этаж. На панели инструментов нажимаем двойным щелчком значок КРЫША. Вызвали параметры крыши по умолчанию. В ФОРМА И РАСПОЛОЖЕНИЕ ставим отн.текущий этаж - 2700, отн. проектный нуль - 5400, остальное оставляем по умолчанию, ОК. На верхней панеле у рыши так же есть геометрические варианты, выбираем скатную ярусную крышу (третий значок). Теперь ведем крестик в нужное место и начинаем обводить контур здания, но учитывая, что у крыши должен быть карниз. Как только вы нажали крестиком в нужное место, появилось окошечко "под руку", с помощью него мы когда дойдем до полукруга(балкона) сможем в этом месте спокойно сделать крышу просто переключившись на значок ДУГА ПО ТРЕМ ТОЧКАМ, а когда полукруг обвели, то опять переключаемся на ПРЯМОЛИНЕЙНЫЙ ОТРЕЗОК в этом же окошечке и продолжаем обводить ровные стены. ( я обвожу примерно), вот так:

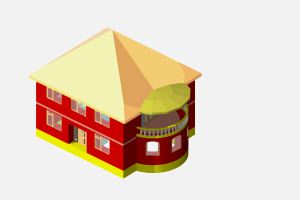

Или можно сделать вот такой вариант
Этот вариант сделан с помощью куполообразной крыши и многоугольной. Все то же самое, главное не забывать указывать в настройках нужные параметры высоты. А вообще когда строите крышу (любую), обязательно смотрите в самом низу даются указания, просто следуйте им.

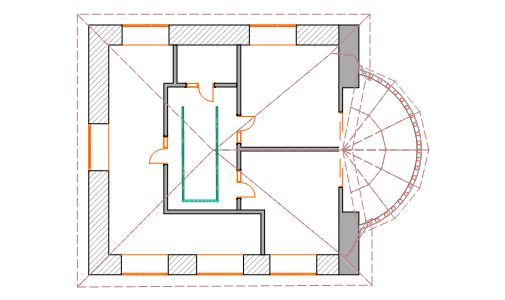

Этот вариант сделан из куполообразной и скатной ярусной крыши. Вот так выглядит в плане:

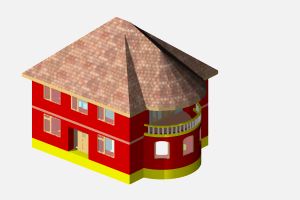

Ну давайте остановимся на этом варианте, я думаю с крышами все просто и понятно.

урок №6
